SAPFL2/SBPFL2 lisované ocelové oválné bydlení

SAPFL2/SBPFL2 lisované ocelové oválné pouzdro je navrženo tak, aby odolalo radiálním zatížení s automatickým vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním vlastním

Odeslat dotaz

Popis produktů

Typ produktu:SAPFL2/SBPFL2 lisované ocelové oválné bydlení

Značka: CTS nebo OEM

Číslo modelu: Řada SBPFL2/SAPFL2

Materiál: Bydlení: Razítková ocel/lisovaná ocel

Ložisko UC: Chrome Steel, GCR15

Osvědčení: ISO 9001

Stupeň: ABEC-1, ABEC-3, ABEC-5

Funkce produktů

Pouzdro je vyrobeno vyraženou ocelí, vložení kuličkových ložisek jsou série SB2 nebo SA2 s vnitřním kroužkem širší než vnější kroužek. Vnější kroužek má zkrácený sférický povrch, který může být spojen s konkávním sférickým povrchem pouzdra ložiska k dosažení automatického soustředění. ‌

Vnitřní struktura vložkových kuličkových ložisek je stejná jako u kuličkových ložisek s hlubokým drážkou, ale vnitřní kroužek je upevněn horními šrouby, excentrickými rukávy nebo upínací rukávy pro snadnou instalaci a demontáž. ‌

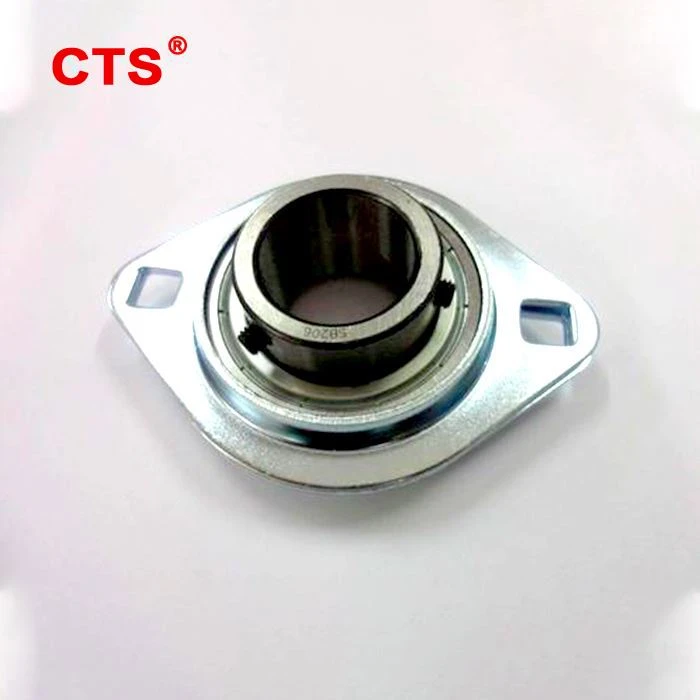

Podrobné fotografie

1rubber mounted bearing asahi bearing units SAPP200 Series - Pressed Steel Pillow Block Unit Bearing

ProduktyRozměry

SAPFL

Jednotka č.	Hřídel dia		Rozměry (mm)								Velikost šroubu		Hmotnost (kg)
	d		Rozměry (mm)								Velikost šroubu
	(v)	(MM)	H	J	L	A	A1	N	B	S	(MM)	(v)
SBPFL201		12	81	63.5	59	14	4	7	22	6	M6	1/4	0.23
SBPFL201-8	1/2		81	63.5	59	14	4	7	22	6	M6	1/4	0.23
SBPFL202		15	81	63.5	59	14	4	7	22	6	M6	1/4	0.23
SBPFL202-10	5/8		81	63.5	59	14	4	7	22	6	M6	1/4	0.23
SBPFL203		17	81	63.5	59	14	4	7	22	6	M6	1/4	0.23
SBPFL203-11	11/16		81	63.5	59	14	4	7	22	6	M6	1/4	0.23
SBPFL204		20	90	71.5	67	16	4	9	25	7	PANÍ	5/16	0.26
SBPFL204-12	3/4		90	71.5	67	16	4	9	25	7	PANÍ	5/16	0.26
SBPFL205		25	95	76	71	18	4	9	27	7.5	M8	5/16	0.35
SBPFL205-14	7/8		95	76	71	18	4	9	27	7.5	M8	5/16	0.35
SBPFL205-15	15/16		95	76	71	18	4	9	27	7.5	M8	5/16	0.35
SBPFL205-16	1		95	76	71	18	4	9	27	7.5	M8	5/16	0.35
SBPFL206		30	113	90.5	84	18	5	11	30	8	M10	3/8	0.46
SBPFL206-18	1-1/8		113	90.5	84	18	5	11	30	8	M10	3/8	0.46
SBPFL206-19	1-3/16		113	90.5	84	18	5	11	30	8	M10	3/8	0.46
SBPFL206-20	1-1/4		113	90.5	84	18	5	11	30	8	M10	3/8	0.46
SBPFL207		35	122	100	94	20	5	11	32	8.5	M10	3/8	0.73
SBPFL207-20	1-1/4		122	100	94	20	5	11	32	8.5	M10	3/8	0.73
SBPFL207-21	1-5/16		122	100	94	20	5	11	32	8.5	M10	3/8	0.73
SBPFL207-22	1-3/8		122	100	94	20	5	11	32	8.5	M10	3/8	0.73
SBPFL207-23	1-7/16		122	100	94	20	5	11	32	8.5	M10	3/8	0.73
SBPFL208		40	147	119	106	23	7	13.5	34	9	M12	1/2	0.94
SBPFL208-24	1-1/2		147	119	106	23	7	13.5	34	9	M12	1/2	0.94
SBPFL208-25	1-9/16		147	119	106	23	7	13.5	34	9	M12	1/2	0.94

Jednotka č.	Hřídel dia		Rozměry (mm)									Velikost šroubu		Hmotnost (kg)
	d		Rozměry (mm)									Velikost šroubu		Hmotnost (kg)
	(v)	(MM)	H	J	L	A	A1	d1	N	B1	S	(MM)	(v)
SAPFL201		12	81	63.5	59	14	4	28.6	7	28.6	6	M6	1/4	0.34
SAPFL201-8	1/2		81	63.5	59	14	4	28.6	7	28.6	6	M6	1/4	0.34
SAPFL202		15	81	63.5	59	14	4	28.6	7	28.6	6	M6	1/4	0.34
SAPFL202-10	5/8		81	63.5	59	14	4	28.6	7	28.6	6	M6	1/4	0.34
SAPFL203		17	81	63.5	59	14	4	28.6	7	28.6	6	M6	1/4	0.34
SAPFL203-11	11/16		81	63.5	59	14	4	28.6	7	28.6	6	M6	1/4	0.34
SAPFL204		20	90	71.5	67	16	4	33.3	9	31	7	M8	5/16	0.35
SAPFL204-12	3/4		90	71.5	67	16	4	33.3	9	31	7	M8	5/16	0.35
SAPFL205		25	95	76	71	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPFL205-14	7/8		95	76	71	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPFL205-15	15/16		95	76	71	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPFL205-16	1		95	76	71	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPFL206		30	113	90.5	84	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPFL206-18	1-1/8		113	90.5	84	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPFL206-19	1-3/16		113	90.5	84	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPFL206-20	1-1/4		113	90.5	84	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPFL207		35	122	100	94	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFL207-20	1-1/4		122	100	94	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFL207-21	1-5/16		122	100	94	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFL207-22	1-3/8		122	100	94	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFL207-23	1-7/16		122	100	94	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFL208		40	147	119	106	23	7	60.3	13.5	43.7	9	M12	1/2	1.11
SAPFL208-24	1-1/2		147	119	106	23	7	60.3	13.5	43.7	9	M12	1/2	1.11
SAPFL208-25	1-9/16		147	119	106	23	7	60.3	13.5	43.7	9	M12	1/2	1.11

Výhoda SAPFL2/SBPFL2 lisovaných ocelových oválných bytových jednotek

1. Odolnost s nízkým třením, nízká spotřeba energie, vysoká mechanická účinnost a snadný start.

2. velikost je standardizovaná, s zaměnitelností, vhodnou pro instalaci a odstranění a pohodlné pro údržbu.

3. Kompaktní struktura, nízká hmotnost

4. Vysoká přesnost, vysoká rychlost, nízké opotřebení a dlouhá životnost.

5. Některá ložiska se vyrovnávají.

6. Je vhodný pro hromadnou výrobu, se stabilní a spolehlivou kvalitou a vysokou účinností výroby.

Použitelná průmyslová odvětví

Tento druh ložisek se běžně používá v dopravních strojích, těžebním strojích, zemědělských strojích a dalších scénářích, vydrží vysokou teplotu a vysokou - rychlostní pracovní podmínky, jako je aplikaci ložisek ventilátoru v textilním tisku a barvení vyjadřujících systémů.
